工廠中央空調改造方案，工廠中央空調改造流程

　　中央空調系統是現代大型建筑物不可缺少的配套設備之一，當然電能也是消耗非常大的，工廠中央空調改造方案由于中央空調系統都是按最大負載并增加一定余量設計，而實際上在一年中，滿負載下運行最多只有十多天，甚至十多個小時，幾乎絕大部分時間負載都在70%以下運行。下面看一下工廠中央空調的改造方案。

　　存在問題

　　由于在中央空調系統使用期間，每一天的天氣狀況不同和使用狀況的不同，所以每天所要求的冷卻水和冷凍水的流量要求是不同的。如制冷量僅為其額定負荷的80%時，冷卻水流量僅需其額定流量的80%，冷凍水流量僅需其額定流量的80% 。而依照建筑設計來說，選用空調系統都是按當?shù)刈顭崽鞖鈺r的最大制冷量來選取擇機型的，而根據一年當中空調機組運行狀態進行分析，其中90%的運行時間處于非滿負荷運行狀態。而冷卻水泵、冷凍水泵在此90%的時間內仍處于是100%的滿負荷運行狀態。 冷卻水泵、冷凍水泵、長期限處于滿負荷運行狀態，在空調機組非滿負荷運行狀態時，電機作了大量的無用功，造成了大量電能的浪費。

　　改造措施及原理效果分析

　　(一)、系統組成：

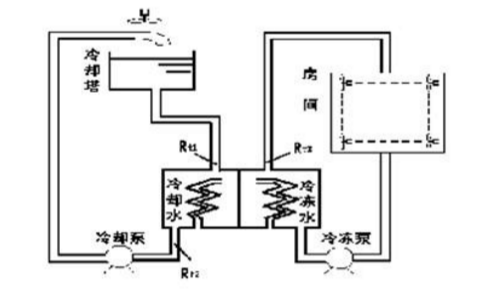

　　“外部熱交換”系統：由兩個循環水系統組成 1、冷凍水循環系統 由冷凍泵及冷凍管道組成。從冷凍機組流出的冷凍水由冷凍泵加壓送入冷凍水管道，在各個房間內進行熱交換，帶走房間內的熱量，使房間內的溫度下降。 2、冷卻水循環系統 由冷卻泵、冷卻水管道及冷卻塔組成。冷凍機組進行熱交換使水溫冷卻的同時，必將釋放大量的熱量，該熱量被冷卻水吸收，使冷卻水溫度升高，冷卻泵將升了溫的冷卻水壓入水塔，使之在冷卻塔中與大氣進行熱交換，然后再將降了溫的冷卻水，送回到冷凍機組，如此不斷循環，帶走冷凍機組內釋放的熱量。

　　(二)、解決措施

　　1、循環系統
        采用 REGIN節能控制系統，根據冷卻水系統和冷凍水系統的供回水溫度進行采樣和控制，通過變頻器對循環泵系統進行控制，調整各泵電機的工作狀態(主要是轉速)，保證各電機以最小功率輸出，精確地進行溫度控制，延長循環水系統的壽命，并大幅度地節約電能。另外，即使變頻控制回路發生故障，REGIN節能控制系統的變頻—工頻切換功能也可將機組切換到工頻工作，以確保設備正常工作的需要。

　　2、控制邏輯

　　1)冷凍水泵水泵智能控制柜、冷卻水泵水泵智能控制柜、采暖循環水泵智能控制柜冷卻塔風機智能控制箱、現場模糊控制箱 、水力平衡控制系統運行參量采集設備以及系統軟件組成，冷卻水循環系統的回水與出水溫度之差，反應了需要進行交換的熱量多少。根據回水和出水溫度差，控制循環水的速度來控制熱交換的冷卻，在滿足需要的前提下，達到節電的目的。溫差大說明冷卻機組產生的熱量大，應降低回水和出水溫度差，通過加快控制循環水的速度來控制熱交換的速度，加速冷卻水的降溫;溫差小，說明冷卻機組產生的熱量小，可降低冷卻泵的循環速度。溫度控制器將傳感器檢測到的溫差信號同設定溫差比較后控制變頻器調整電機的轉速;

　　2) 冷凍循環系統 見冷卻部分不再重復;

　　3) 根據貴單位中央空調系統的實際情況以及對本系統改造的要求，在制冷主機制冷負荷不足100%時，本系統根據冷卻、冷凍出水和回水的溫度差，動態地調整泵電機轉速，并以最小的電能向制冷主機提供所需的水流量。

　　(三)、節電原理分析

　　1)、節電原理 由流體傳輸設備水泵的工作原理可知：

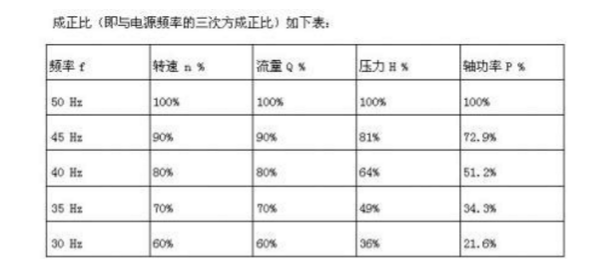

水泵的流量與其轉速成正比;水泵的壓力(揚程)與其轉速的平方成正比，而水泵的軸功率等于流量與壓力的乘積，故水泵的軸功率與其轉速的三次方

　　根據上述原理可知：改變水泵的轉速就可改變水泵的輸出功率。例如:將供電頻率由50Hz降為45Hz，則P45/P50=453/503=0.729，即P45=0.729P50(P為電機軸功率);將供電頻率由50Hz降為40Hz，則P40/P50=403/503=0.512，即P40=0.512P50

　　2、冷凍、冷卻循環節電原理

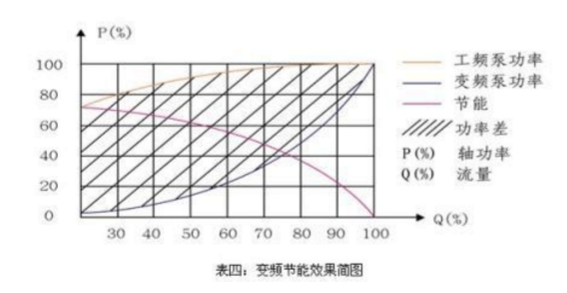

　　現定性的分析一下冷凍、冷卻循環系統節電的原理。現假設某循環水泵改為變頻控制，平均流量為原來的0.8;現分析節電情況。 節電率=(W原來- W節電)/ W原來×100% =(1- W節電/ W原來) ×100% W= P×T ; P= Q×H; Q=K 1 ×n; H=K 2 ×n2; P= K 1×K 2×n3= K 0×n3; T節電= T原來; 節電率=(1- P節電/P原來) ×100% =[1-(n節電/n原來)3]×100% =[1-(0.8)3]×100% =48.8%≈49%; (注：W：功，即水泵所消耗電量; P：功率; T：時間; Q：流量;H：揚程; n：轉速;K 1：系數;K 2：系數 K 0：系數)

　　(四)、效果分析

　　1、原機組的電機起動時會出現較大的沖擊電流，采用節能系統控制后，可以使電機起動時電流平緩上升，沒有任何沖擊;另外，大功率電機停機時會產生很大的反生沖擊電流，對設備造成一定程度的損害。采用變頻控制后，可使電機實現軟停，避免反生電流造成的危害，有利于延長設備的使用壽命。

　　2、本節能控制系統系統采用瑞典REGIN瑞晶的節能系統設備，結合硬件操作的無差別軟件識別，無需再配置冷凍水泵、冷卻水泵、冷卻塔風機、閥們控制箱等控制設備。

　　3、節約貴單位機房工人勞動強度，由于自動化水平較高，無需配置針對中央空調機房的樓控系統。節能系統可實現中央空調系統的現代化計算機控制，達到無人值守效果，實現中央空調系統自動高效節能運行，并可方便與樓控系統無縫聯接。

　　4、采用REGIN瑞晶節能控制系統后，可根據溫度傳感器反饋回來的溫度信號控制水的循環速度，從而進行準確的溫度控制。無需另行安裝水力平衡系統，可實現空調冷媒流量跟隨負荷的變化而動態調節。

　　5、循環水系統用閥門來調整水的循環速度，當閥門關小時，循環水循環時阻力增加，浪費了大量的電能。采用了變頻控制系統后，可將閥門全部打開，通過調整電機的轉速來調整水的循環速度，節省了大量的電能。

　　6、以大大減小電機運行時的噪音，并節約運行時的蒸汽量。

　　以上就是為大家整理的工廠中央空調改造方案的所有相關內容，總的來說這個改造就是圍繞著節能環保來進行的，希望本篇文章可以幫助到大家。
